Durchbiegung eines Einfeldträgers unter Gleichstreckenlast
Einleitung
Diese Studie behandelt die Durchbiegung eines Einfeldträgers mit der Spannweite unter einer Gleichstreckenlast . Ziel ist es, die geschlossene analytische Lösung mit einer numerischen Lösung nach dem Differenzenverfahren1 zu vergleichen und zu zeigen, unter welchen Bedingungen die Bernoulli-Navier-Hypothese ausreicht. In den 1960er-Jahren las man solche Werte aus Tafeln ab; heute genügt ein Skript mit wenigen Dutzend Zeilen.
Die maximale Durchbiegung in Feldmitte beträgt
wobei der Elastizitätsmodul und das Flächenträgheitsmoment ist. Für Stahl gilt ; Holz ist rund zehnmal weicher. Die Norm begrenzt die bezogene Durchbiegung üblicherweise auf 1/250.
Die Formel beruht auf der Bernoulli-Navier-Hypothese, die den Schubanteil der Durchbiegung vernachlässigt. Über dessen Größe entscheidet nicht die Schlankheit an sich, sondern das Verhältnis von Biege- zu Schubsteifigkeit: für Gleichlast gilt
wobei der Schubmodul und die Schubfläche ist. Erst beim homogenen Rechteckquerschnitt vereinfacht sich der Ausdruck zu — für macht der Schubanteil also etwa 0,6 % aus, woher die bekannte Schlankheitsfaustregel stammt. Bei Querschnitten mit kleinem — z. B. Sandwich-, dünnwandigen oder Verbundprofilen — kann der Schub jedoch auch bei sehr schlanken Trägern relevant sein, d. h. die Timoshenko-Theorie ist dann angebracht.
Eingangsdaten und Parameterstudie
Die folgende Tabelle fasst eine Parameterstudie mit 36 Kombinationen aus Spannweite und Last zusammen. Sie läuft absichtlich über eine Seite, um die Wiederholung des Tabellenkopfs im Druck zu prüfen.
| Nr. | L [m] | q [kN/m] | E [GPa] | I [10⁻⁶ m⁴] | w_max [mm] | w/L [–] |
|---|---|---|---|---|---|---|
| 1 | 3,0 | 5,0 | 210 | 83,3 | 0,60 | 1/4970 |
| 2 | 3,0 | 10,0 | 210 | 83,3 | 1,21 | 1/2485 |
| 3 | 3,0 | 15,0 | 210 | 83,3 | 1,81 | 1/1657 |
| 4 | 3,5 | 5,0 | 210 | 83,3 | 1,12 | 1/3133 |
| 5 | 3,5 | 10,0 | 210 | 83,3 | 2,23 | 1/1567 |
| 6 | 3,5 | 15,0 | 210 | 83,3 | 3,35 | 1/1044 |
| 7 | 4,0 | 5,0 | 210 | 83,3 | 1,90 | 1/2100 |
| 8 | 4,0 | 10,0 | 210 | 83,3 | 3,81 | 1/1050 |
| 9 | 4,0 | 15,0 | 210 | 83,3 | 5,71 | 1/700 |
| 10 | 4,5 | 5,0 | 210 | 83,3 | 3,05 | 1/1475 |
| 11 | 4,5 | 10,0 | 210 | 83,3 | 6,10 | 1/738 |
| 12 | 4,5 | 15,0 | 210 | 83,3 | 9,15 | 1/492 |
| 13 | 5,0 | 5,0 | 210 | 83,3 | 4,65 | 1/1075 |
| 14 | 5,0 | 10,0 | 210 | 83,3 | 9,30 | 1/538 |
| 15 | 5,0 | 15,0 | 210 | 83,3 | 13,95 | 1/358 |
| 16 | 5,5 | 5,0 | 210 | 83,3 | 6,81 | 1/808 |
| 17 | 5,5 | 10,0 | 210 | 83,3 | 13,62 | 1/404 |
| 18 | 5,5 | 15,0 | 210 | 83,3 | 20,43 | 1/269 |
| 19 | 6,0 | 5,0 | 210 | 83,3 | 9,64 | 1/622 |
| 20 | 6,0 | 10,0 | 210 | 83,3 | 19,28 | 1/311 |
| 21 | 6,0 | 15,0 | 210 | 83,3 | 28,93 | 1/207 |
| 22 | 6,5 | 5,0 | 210 | 83,3 | 13,29 | 1/489 |
| 23 | 6,5 | 10,0 | 210 | 83,3 | 26,57 | 1/245 |
| 24 | 6,5 | 15,0 | 210 | 83,3 | 39,86 | 1/163 |
| 25 | 7,0 | 5,0 | 210 | 83,3 | 17,86 | 1/392 |
| 26 | 7,0 | 10,0 | 210 | 83,3 | 35,71 | 1/196 |
| 27 | 7,0 | 15,0 | 210 | 83,3 | 53,57 | 1/131 |
| 28 | 7,5 | 5,0 | 210 | 83,3 | 23,54 | 1/319 |
| 29 | 7,5 | 10,0 | 210 | 83,3 | 47,08 | 1/159 |
| 30 | 7,5 | 15,0 | 210 | 83,3 | 70,62 | 1/106 |
| 31 | 8,0 | 5,0 | 210 | 83,3 | 30,48 | 1/262 |
| 32 | 8,0 | 10,0 | 210 | 83,3 | 60,95 | 1/131 |
| 33 | 8,0 | 15,0 | 210 | 83,3 | 91,43 | 1/87 |
| 34 | 8,5 | 5,0 | 210 | 83,3 | 38,84 | 1/219 |
| 35 | 8,5 | 10,0 | 210 | 83,3 | 77,68 | 1/109 |
| 36 | 8,5 | 15,0 | 210 | 83,3 | 116,52 | 1/73 |
Spannweiten über 8,0 m verletzen den Grenzwert 1/250 deutlich und verlangen einen höheren Querschnitt oder eine Überhöhung.
Berechnungsskript
Die analytische Lösung wird durch das folgende Skript geprüft. Die Zeilen sind absichtlich lang, um den Zeilenumbruch im Druck zu testen.
"""Durchbiegung des Einfeldträgers: analytisch vs. numerisch (Differenzenverfahren)."""
"""Biegelinie w(x) = q x (L^3 - 2 L x^2 + x^3) / (24 E I)."""
=
return * * /
"""Löst E I w'''' = q mit finiten Differenzen und w(0) = w(L) = 0, w''(0) = w''(L) = 0."""
= /
= ; =
=
= = 1.0; = = 0.0 # w = 0 an den Auflagern
= ; = 0.0 # w'' = 0 (Gelenk links)
= ; = 0.0 # w'' = 0 (Gelenk rechts)
return
, , , = 6.0, 10_000.0, 210e9, 83.3e-6
=
=
Grafische Ergebnisse

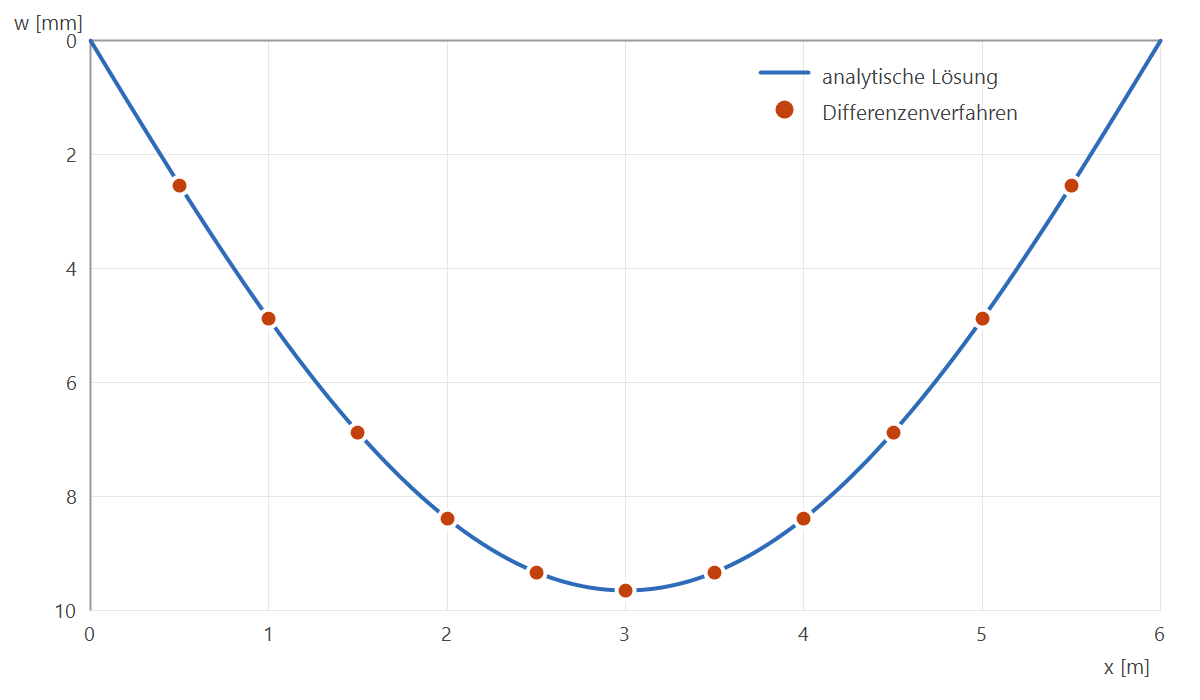

Die Biegelinien beider Lösungen zeigt die folgende Abbildung.

Das statische System, gespeichert unter demselben Dateinamen in einem anderen Ordner:

Quelle vs. Ergebnis
Dieses Dokument entstand aus reinem Markdown. Der folgende Block ist der wörtliche Quelltext (in Codeblöcken werden die typografischen Regeln absichtlich nicht angewendet):
Und so setzt mdprint denselben Text:
Er sagte „die Spannweite beträgt 6 m“ – d. h. auf S. 12 steht ein Querschnitt 40×60 mm, geprüft am 1. 10. 2026 bei 25 °C… Vgl. Nr. 5.
Der Unterschied liegt in den Details, die über die Lesbarkeit entscheiden: Gänsefüßchen, Gedankenstrich, geschützte Leerzeichen in Abkürzung, Datum und Einheit, echtes Malzeichen und Auslassungspunkte. Mathematik wird gesetzt; Code und Pfade bleiben unberührt.
Fazit
Die numerische Lösung weicht um weniger als 0,01 % von der analytischen ab, was beide Ansätze bestätigt. Die Beziehung eignet sich daher für schnelle Nachweise2. Zum Abschluss eine Definition:
- Grenzzustand der Gebrauchstauglichkeit
-
Zustand, bei dessen Überschreitung das Tragwerk die Nutzungsanforderungen nicht mehr erfüllt, obwohl kein Versagen eintritt.
-
Differenzenverfahren (Methode der finiten Differenzen) — die Ableitungen der Differentialgleichung werden durch Differenzenquotienten auf einem regelmäßigen Netz ersetzt. Nicht zu verwechseln mit der Finite-Elemente-Methode, die eine Näherungslösung in schwacher Formulierung über Elementansatzfunktionen sucht. ↩
-
Ein Nachweis nach EN 1990 erfordert Lastkombinationen, die dieser Text der Kürze halber auslässt. ↩
