Průhyb prostě podepřeného nosníku za rovnoměrného zatížení
Úvod
Tato studie se zabývá průhybem prostě podepřeného nosníku o rozpětí , zatíženého rovnoměrným spojitým zatížením . Cílem je porovnat uzavřené analytické řešení s numerickým řešením metodou sítí1 a ukázat, za jakých podmínek vystačíme s Bernoulliho–Navierovou hypotézou. V šedesátých letech 20. století se k výpočtu používaly tabulky, např. dle prof. Šmiřáka; dnes výpočet zvládne i skript o desítkách řádků.
Maximální průhyb uprostřed rozpětí je dán vztahem
kde je modul pružnosti materiálu a moment setrvačnosti průřezu. Pro ocel je typicky ; u dřeva počítáme s hodnotou řádově desetkrát nižší. Poměrný průhyb nemá dle normy překročit hodnotu 1/250.
Uvedený vztah plyne z Bernoulliho–Navierovy hypotézy, která zanedbává smykovou složku průhybu. O její velikosti nerozhoduje štíhlost sama o sobě, ale poměr ohybové a smykové tuhosti: pro rovnoměrné zatížení platí
kde je modul pružnosti ve smyku a smyková plocha průřezu. Teprve u homogenního obdélníkového průřezu se výraz zjednoduší na , takže pro činí smyková složka asi 0,6 % — odtud pochází zažité pravidlo o štíhlosti. U sendvičových, tenkostěnných či kompozitních průřezů s nízkým však může být smyk významný i u velmi štíhlého nosníku a je namístě Timoshenkova teorie.
Vstupní data a parametrická studie
Následující tabulka shrnuje výsledky parametrické studie pro 36 kombinací rozpětí a zatížení. Tabulka záměrně přesahuje jednu stránku, aby ověřila opakování hlavičky při tisku.
| č. | L [m] | q [kN/m] | E [GPa] | I [10⁻⁶ m⁴] | w_max [mm] | w/L [–] |
|---|---|---|---|---|---|---|
| 1 | 3,0 | 5,0 | 210 | 83,3 | 0,60 | 1/4970 |
| 2 | 3,0 | 10,0 | 210 | 83,3 | 1,21 | 1/2485 |
| 3 | 3,0 | 15,0 | 210 | 83,3 | 1,81 | 1/1657 |
| 4 | 3,5 | 5,0 | 210 | 83,3 | 1,12 | 1/3133 |
| 5 | 3,5 | 10,0 | 210 | 83,3 | 2,23 | 1/1567 |
| 6 | 3,5 | 15,0 | 210 | 83,3 | 3,35 | 1/1044 |
| 7 | 4,0 | 5,0 | 210 | 83,3 | 1,90 | 1/2100 |
| 8 | 4,0 | 10,0 | 210 | 83,3 | 3,81 | 1/1050 |
| 9 | 4,0 | 15,0 | 210 | 83,3 | 5,71 | 1/700 |
| 10 | 4,5 | 5,0 | 210 | 83,3 | 3,05 | 1/1475 |
| 11 | 4,5 | 10,0 | 210 | 83,3 | 6,10 | 1/738 |
| 12 | 4,5 | 15,0 | 210 | 83,3 | 9,15 | 1/492 |
| 13 | 5,0 | 5,0 | 210 | 83,3 | 4,65 | 1/1075 |
| 14 | 5,0 | 10,0 | 210 | 83,3 | 9,30 | 1/538 |
| 15 | 5,0 | 15,0 | 210 | 83,3 | 13,95 | 1/358 |
| 16 | 5,5 | 5,0 | 210 | 83,3 | 6,81 | 1/808 |
| 17 | 5,5 | 10,0 | 210 | 83,3 | 13,62 | 1/404 |
| 18 | 5,5 | 15,0 | 210 | 83,3 | 20,43 | 1/269 |
| 19 | 6,0 | 5,0 | 210 | 83,3 | 9,64 | 1/622 |
| 20 | 6,0 | 10,0 | 210 | 83,3 | 19,28 | 1/311 |
| 21 | 6,0 | 15,0 | 210 | 83,3 | 28,93 | 1/207 |
| 22 | 6,5 | 5,0 | 210 | 83,3 | 13,29 | 1/489 |
| 23 | 6,5 | 10,0 | 210 | 83,3 | 26,57 | 1/245 |
| 24 | 6,5 | 15,0 | 210 | 83,3 | 39,86 | 1/163 |
| 25 | 7,0 | 5,0 | 210 | 83,3 | 17,86 | 1/392 |
| 26 | 7,0 | 10,0 | 210 | 83,3 | 35,71 | 1/196 |
| 27 | 7,0 | 15,0 | 210 | 83,3 | 53,57 | 1/131 |
| 28 | 7,5 | 5,0 | 210 | 83,3 | 23,54 | 1/319 |
| 29 | 7,5 | 10,0 | 210 | 83,3 | 47,08 | 1/159 |
| 30 | 7,5 | 15,0 | 210 | 83,3 | 70,62 | 1/106 |
| 31 | 8,0 | 5,0 | 210 | 83,3 | 30,48 | 1/262 |
| 32 | 8,0 | 10,0 | 210 | 83,3 | 60,95 | 1/131 |
| 33 | 8,0 | 15,0 | 210 | 83,3 | 91,43 | 1/87 |
| 34 | 8,5 | 5,0 | 210 | 83,3 | 38,84 | 1/219 |
| 35 | 8,5 | 10,0 | 210 | 83,3 | 77,68 | 1/109 |
| 36 | 8,5 | 15,0 | 210 | 83,3 | 116,52 | 1/73 |
Výsledky pro rozpětí nad 8,0 m poměrný průhyb 1/250 zjevně nesplňují a vyžadují buď vyšší průřez, nebo nadvýšení.
Výpočetní skript
Analytické řešení ověřuje následující skript. Řádky jsou záměrně dlouhé, aby prověřily zalamování kódu při tisku.
"""Průhyb prostě podepřeného nosníku: analyticky vs. numericky (metoda sítí)."""
"""Vrátí průhybovou čáru w(x) dle vztahu w(x) = q x (L^3 - 2 L x^2 + x^3) / (24 E I)."""
=
return * * /
"""Řeší E I w'''' = q metodou sítí s okrajovými podmínkami w(0) = w(L) = 0, w''(0) = w''(L) = 0."""
= /
= ; =
=
= = 1.0; = = 0.0 # w = 0 v podporách
= ; = 0.0 # w'' = 0 (kloub vlevo)
= ; = 0.0 # w'' = 0 (kloub vpravo)
return
, , , = 6.0, 10_000.0, 210e9, 83.3e-6
=
=
Grafické výsledky

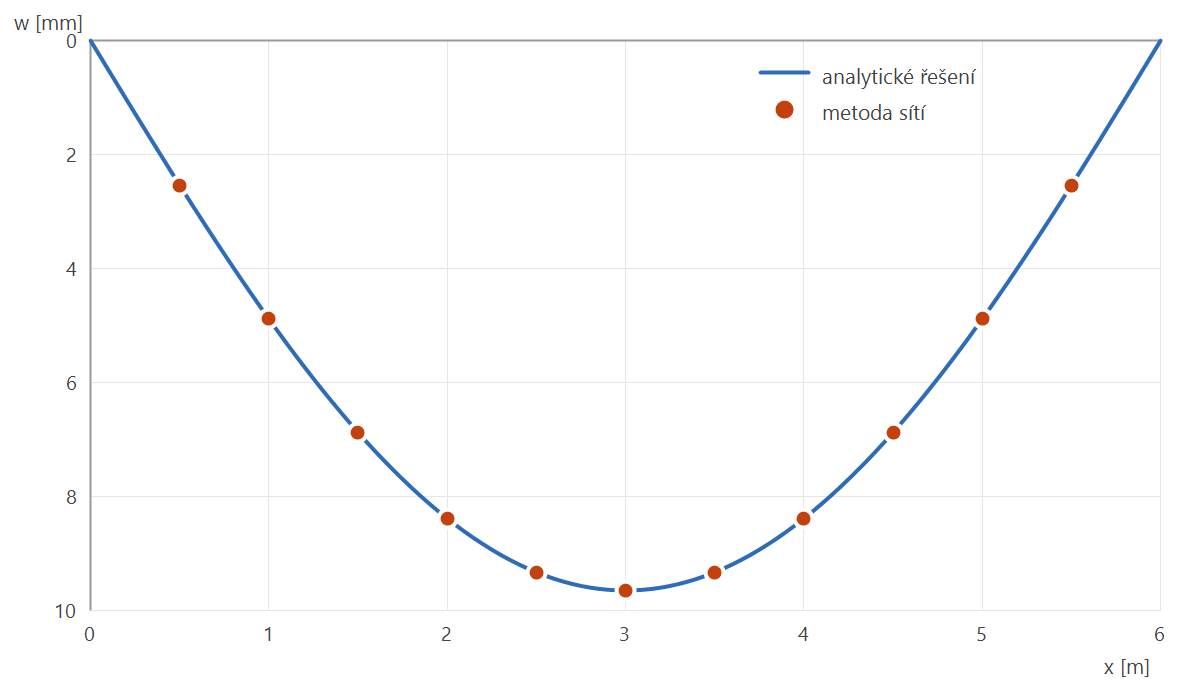

Průhybové čáry obou řešení jsou vykresleny na následujícím obrázku.

Statické schéma úlohy se stejnojmenným souborem z jiné složky:

Zdroj vs. výsledek
Tento dokument vznikl z prostého Markdownu. Následující blok je doslovný zdrojový text (uvnitř bloku kódu se typografická pravidla záměrně neuplatňují):
A takto tentýž text vysází mdprint:
Nosník o rozpětí 6 m nese zatížení 10 kN/m; průhyb w_max = 9,65 mm
„vyhoví“ i pro mezní stav 1/250 – viz obr. 1. Teplotní rozsah 10–20 °C,
plocha 40×60 mm, 1 000 000 cyklů, posudek dle ČSN EN 1990 s. 12.
Vzorec i cesta C:\data\vstup.md zůstávají
netknuté.
Rozdíl je v detailech, které rozhodují o čitelnosti sazby: české uvozovky, pomlčka místo spojovníku, en dash v rozsahu, znak násobení, úzká mezera v tisícových skupinách a nezlomitelné mezery za jednopísmennými předložkami, zkratkami i mezi číslem a jednotkou. Matematika se vysází, kód a cesty zůstanou beze změny.
Závěr
Numerické řešení se od analytického liší o méně než 0,01 %, což potvrzuje správnost obou přístupů. Inline vztah lze proto bez obav používat pro rychlé posouzení2. Definiční obor:
- Mezní stav použitelnosti
-
Stav, při jehož překročení přestává konstrukce plnit provozní požadavky, ačkoli nedochází k jejímu porušení.
-
Metoda sítí (metoda konečných diferencí) — derivace v diferenciální rovnici se nahradí diferenčními podíly na pravidelné síti uzlů. Nezaměňovat s metodou konečných prvků, která hledá přibližné řešení ve slabé formulaci nad bázovými funkcemi prvků. ↩
-
Posudek dle ČSN EN 1990 vyžaduje kombinace zatížení, které tento text pro stručnost vynechává. ↩
